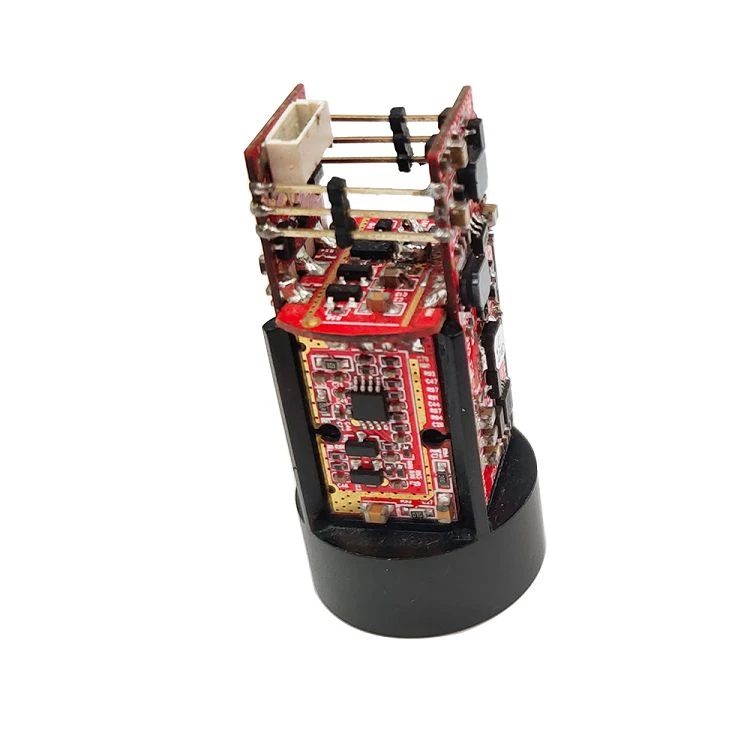

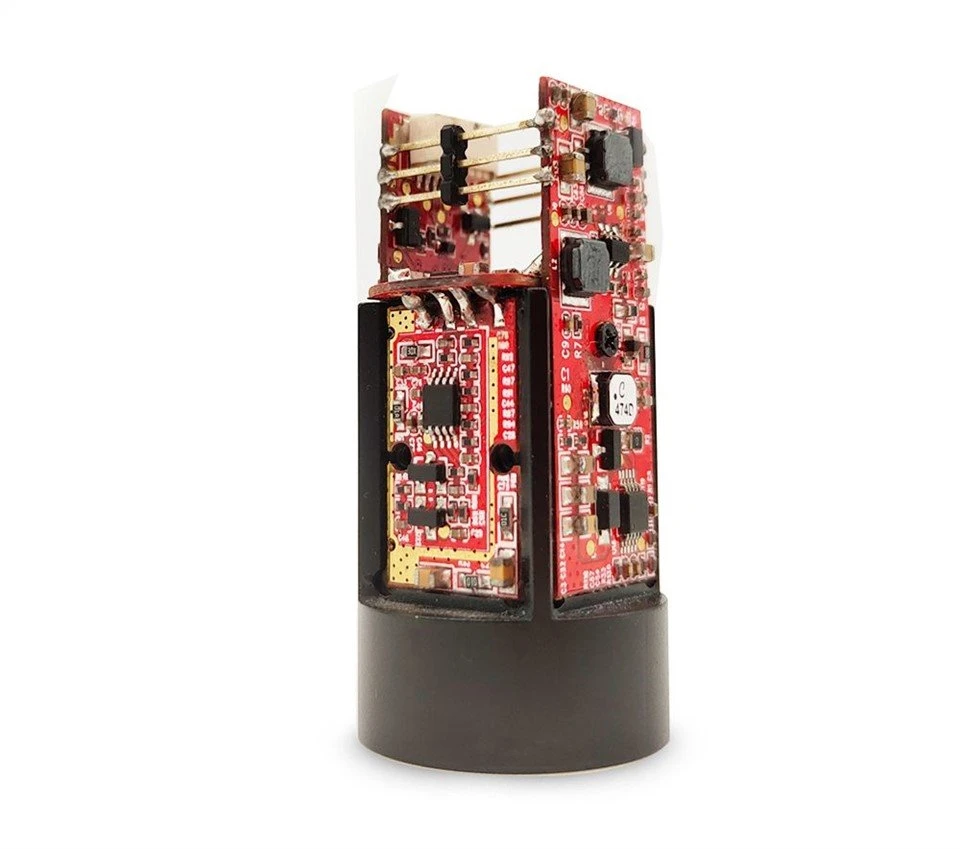

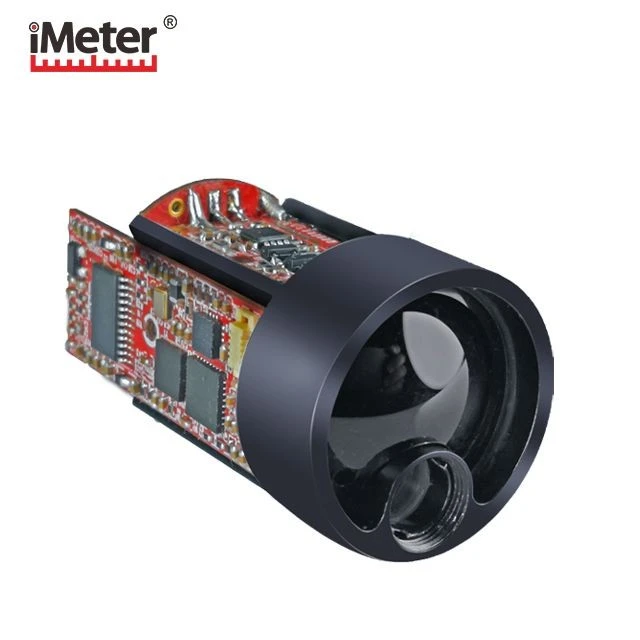

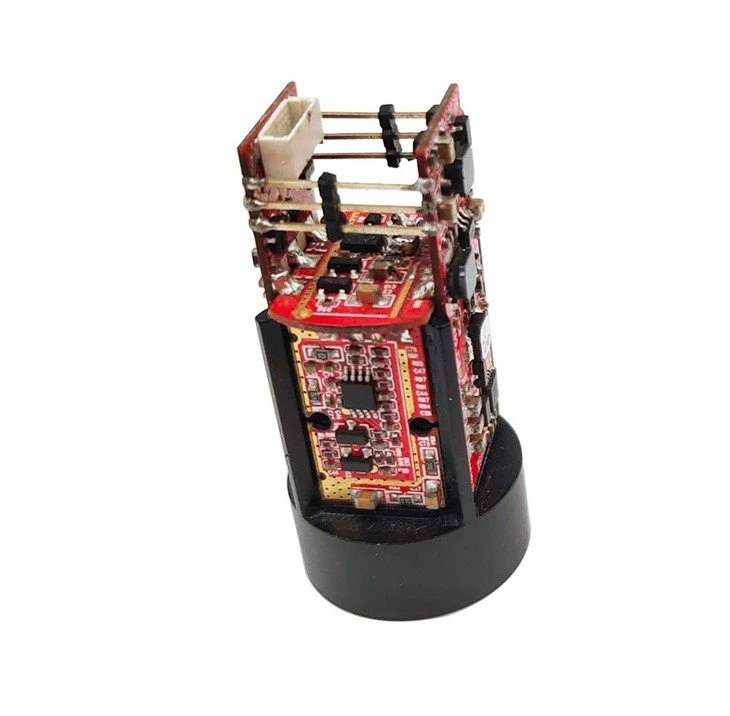

Módulo oem de telémetro láser pequeño
La capacidad de rango del producto definida bajo las siguientes condiciones:
1) El objetivo de medición es con una reactividad moderada, como construir paredes.
2) El objeto medido es vertical con dirección de emisión láser.
3) La condición climática es soleada pero no la luz solar directa.
Nota: Para obtener una mejor medición, se sugiere montar el producto en un trípode cuando se apunte a los objetos remotos, de modo que reduzca el jitter de la máquina mientras se mide.
Indicadores técnicos | Parámetro de rendimiento | Parámetro de rendimiento |
Indicadores técnicos de la función D | Indicadores técnicos de la función H/AH/V | |
Campo de aplicación | Drone/ Seguridad/ Barredora/ Detección de tráfico | Monocilíndrico/doble cilindro |
Apertura de emisión | 6 mm | 6 mm |
Apertura de recepción | 17 mm (75%) | 17 mm (75%) |
Rango de alcance (edificios) | 0.15m ~ 10/20/30/100/200m | 5m ~ 600/1200/1500/3000m |
Precisión de alcance (construcción) | ±3cm | <400m ±1m;="">400m ±0,4% |
Frecuencia de rango | 10KHz/50KHz/100KHz | < 600m="" 10hz,="">600m 2HZ |
Tipo de pantalla | - | OLED/LCD |
Tipo láser | 905 nm | 905 nm |
Tensión de alimentación | 3.3 ~ 5V | 3.3 ~ 5V |
Interfaz de comunicación | Estándar como TTL (otros hechos a medida) | Estándar como TTL (otros hechos a medida) |
peso | sobre20±1 | sobre20±10 |
nivel impermeable | IP67 | IP67 |
Resistencia al impacto | 800G/ms (10 veces/s) | 800G/ms (10 veces/s) |

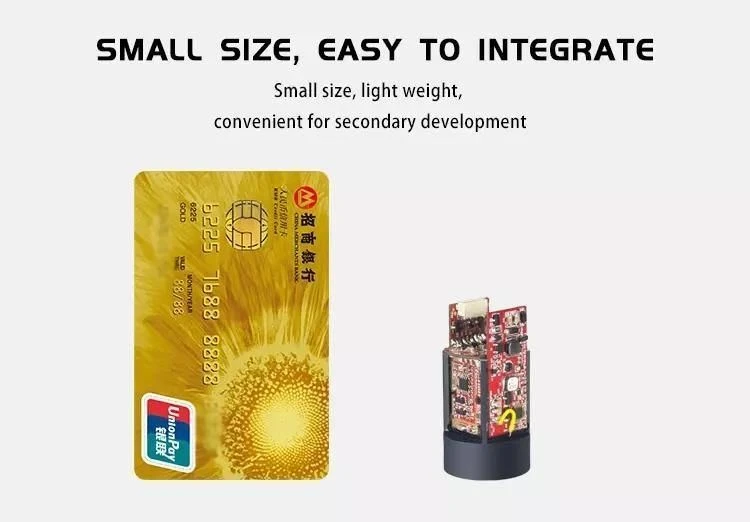

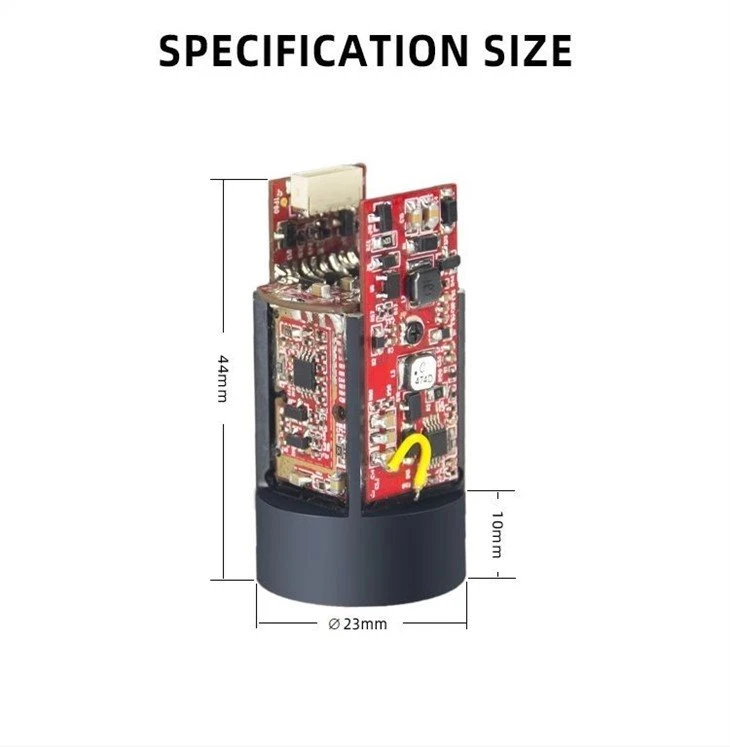

tamaño | ¢23 x44mm | ¢23 x44mm |
Temperatura de funcionamiento | -20°C ~ 50°C | -20°C ~ 50°C |
Velocidad | 9600/ 115200/ 230400 (opcional) | 9600/115200bps |
Desperdicio de energía | 0,8 w (en espera), 1 W (medición) | 0.8w (en espera), 1W (medición) |

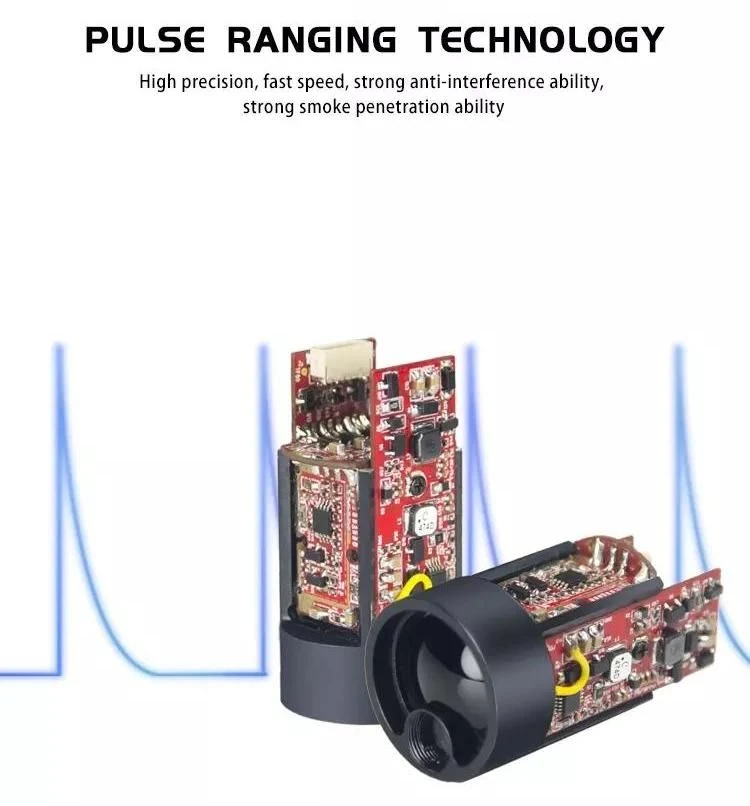

El módulo de rango puede proporcionar una medición de distancia rápida y precisa para el sistema de control principal;
Este módulo utiliza láser semiconductor de 905nm, la resolución de rango es de 0.1m. La precisión de alcance es de 1 m, y el rango de medición más lejano es de 2 km; con interfaz TTL (puede comunicarse directamente con MCU), también puede comunicarse con el puerto serie RS232 a través del adaptador (requiere cable de transferencia de datos); también proporcionar software de prueba de computadora superior, protocolo de comunicación de conjunto de instrucciones, conveniente para el desarrollo secundario del cliente, construir su propio sistema de medición de rango; es un sensor de alta integración, bajo consumo de energía y rango de peso ligero.

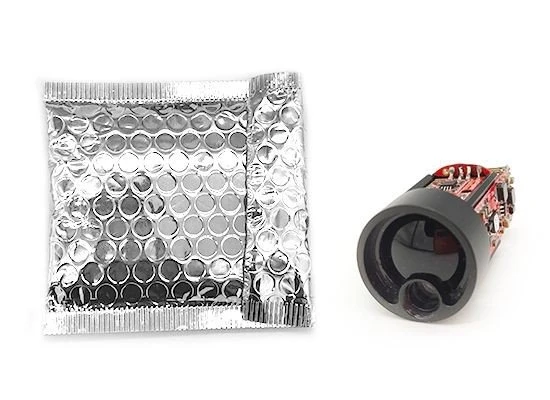

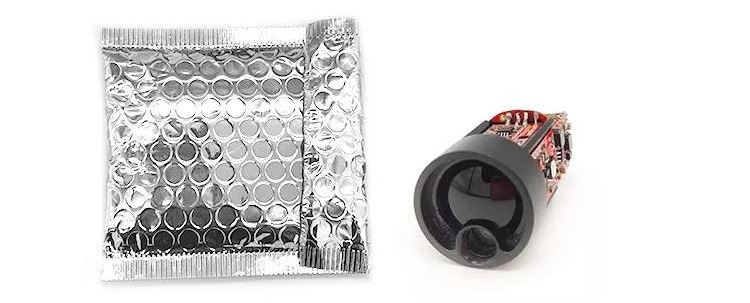

Acerca del embalaje:
* Bolsa de plástico antiestática*1
* Soporte de embalaje personalizado
* Si necesita enviar a granel, proporcionamos cajas corrugadas respetuosas con el medio ambiente a prueba de golpes.
Consideraciones de medición
Factores que influyen en la capacidad de rango
1) Reflectividad del objetivo: En términos generales, cuanto mayor sea la reflectividad del objetivo del objeto, mejor será la capacidad de alcance. por ejemplo, para el objeto de reflectividad objetivo moderado, el rango de medición es de 600 M, y puede llegar a 800 M para el objeto de reflectividad objetivo alto, pero puede ser solo 300 M para uno de reflectividad objetivo bajo. La capacidad de rango de otros objetos se puede obtener la misma conclusión. (Puede ser que no se mida el objetivo que difícilmente puede crear una reflexión difusa, como la superficie del agua).
2) Forma del objetivo: Cuando un objetivo es demasiado pequeño o desigual, la capacidad de rango y la velocidad correspondiente al rango disminuirán.
3) Ángulo de medición: La capacidad de rango sería mejor si el objeto medido es vertical con la dirección de emisión del láser, cuanto mayor sea la velocidad de respuesta de alcance, por el contrario, se reducirá la capacidad de rango y la velocidad de respuesta; Es posible que el rango de medición no pueda cumplir con la capacidad de rango especificada en el manual en condiciones extremas.
4) Factor ambiental: los factores ambientales que incluyen la intensidad de la luz solar, la concentración de vapor de agua en el aire y las partículas en suspensión, la desviación del ángulo de la luz solar, etc. (como la lluvia, la niebla, la nieve, la niebla, la neblina, etc.)
