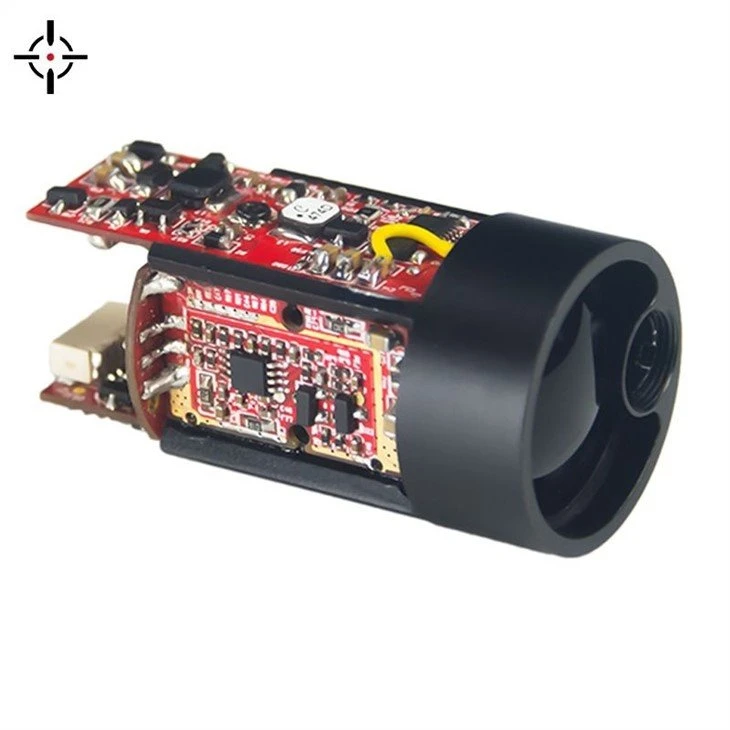

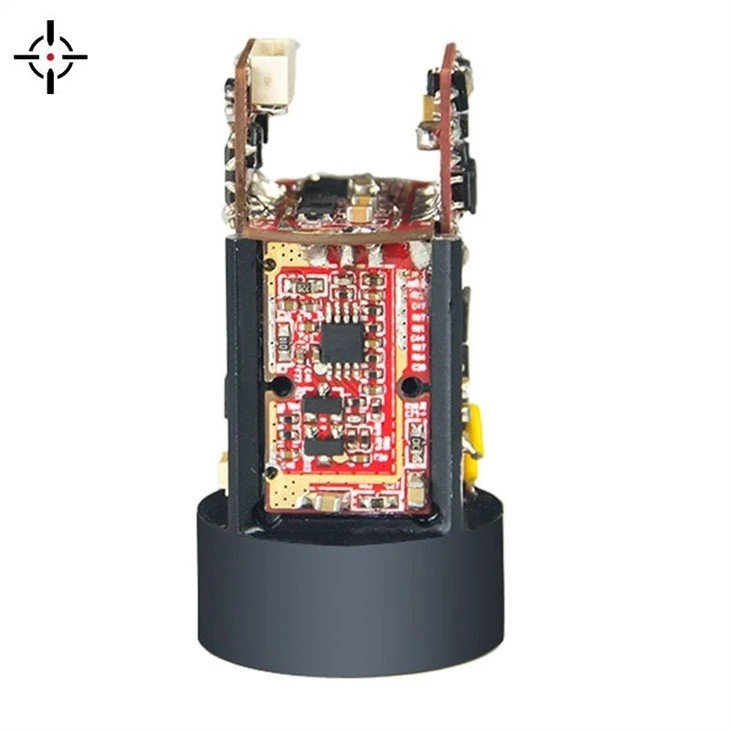

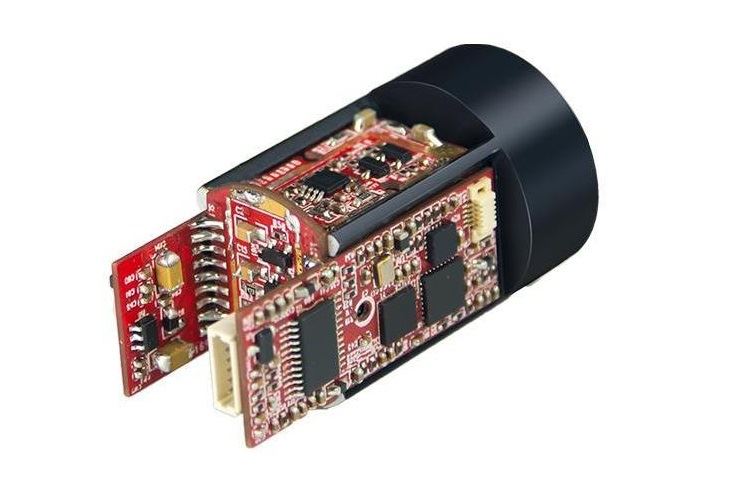

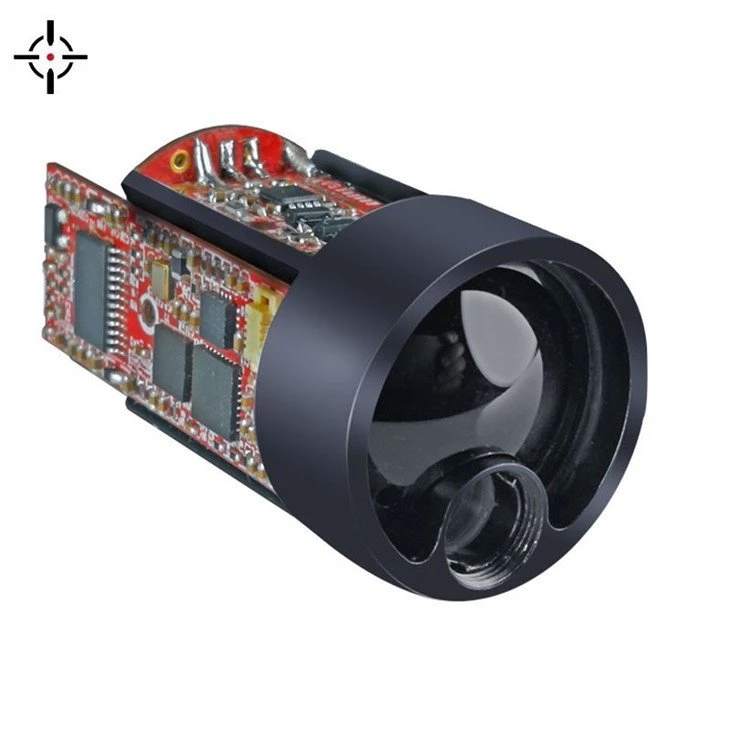

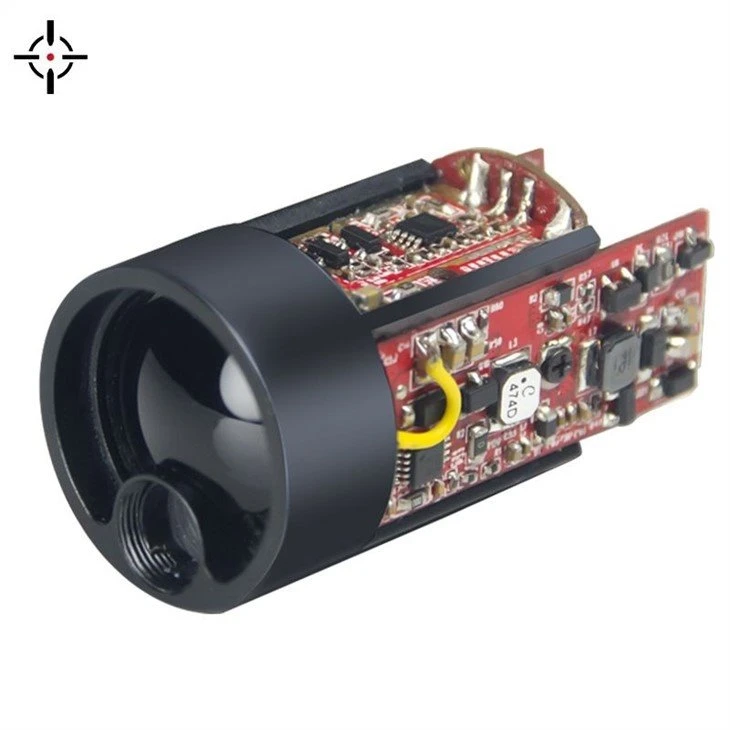

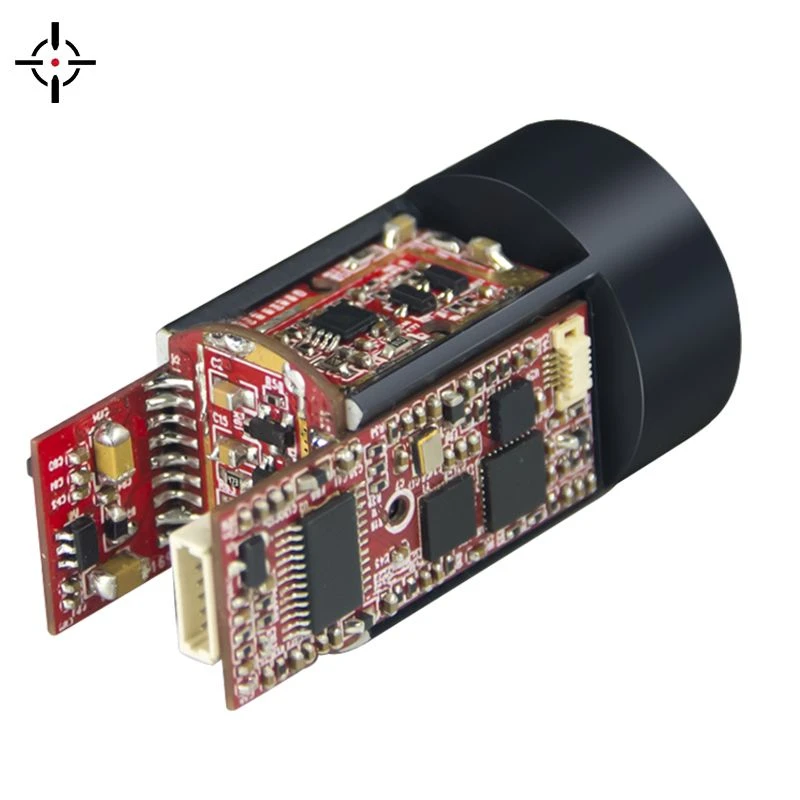

Módulo telémetro láser

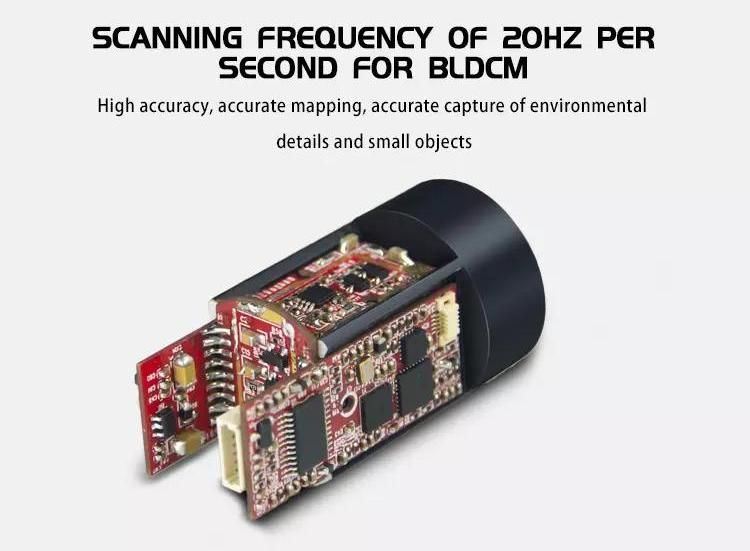

El módulo de rango láser es un sensor de rango de peso ligero altamente integrado, de bajo consumo de energía. La serie J52 es un producto de rango pequeño que se puede integrar fácilmente en miras, dispositivos de visión nocturna, cámaras termográficas y otros productos, para aumentar rápidamente la función de alcance.
Indicadores técnicos | Parámetro de rendimiento | Parámetro de rendimiento |
Indicadores técnicos de la función D | Indicadores técnicos de la función H/AH/V | |
Campo de aplicación | Drone / Seguridad / Barredora / Detección de tráfico | Monocilíndrico/doble cilindro |
Apertura de emisión | 6 mm | 6 mm |
Apertura de recepción | 17 mm (75%) | 17 mm (75%) |
Rango de alcance (edificios) | 0.15m ~ 10/20/30/100/200m | 5m ~ 600/1200/1500/3000m |
Precisión de alcance (construcción) | ±3cm | <400m ±1m;="">400m ±0,4% |
Frecuencia de rango | 10KHz/50KHz/100KHz | < 600m="" 10hz,="">600m 2HZ |
Tipo de pantalla | - | OLED/LCD |
Tipo láser | 905 nm | 905 nm |
Tensión de alimentación | 3.3 ~ 5V | 3.3 ~ 5V |

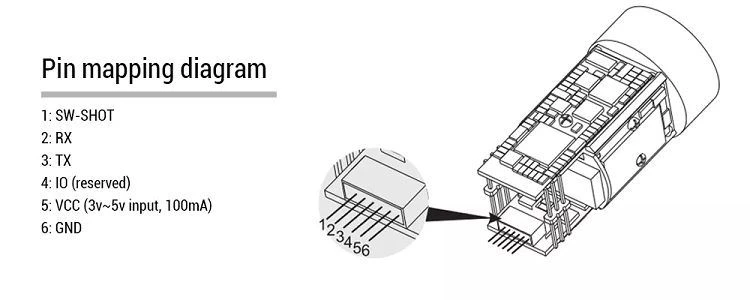

Interfaz de comunicación | Estándar como TTL (otros hechos a medida) | Estándar como TTL (otros hechos a medida) |
peso | sobre20±1 | sobre20±10 |
nivel impermeable | IP67 | IP67 |
Resistencia al impacto | 800G/ms (10 veces/s) | 800G/ms (10 veces/s) |

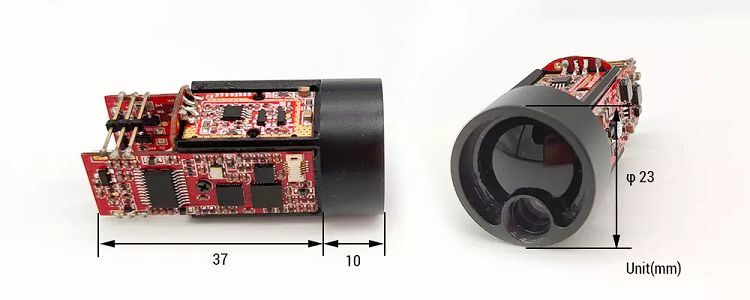

tamaño | ¢23 x44mm | ¢23 x44mm |
Temperatura de funcionamiento | -20°C ~ 50°C | -20°C ~ 50°C |
Velocidad | 9600/ 115200/ 230400 (opcional) | 9600/115200bps |
Desperdicio de energía | 0.8w (en espera), 1W (medición) | 0.8w (en espera), 1W (medición) |
El producto es adecuado para medir objetos de alta reflectividad (como el panel de señalización de la carretera), objetos de reflectividad moderada (como la pared del edificio) y objetos de baja reflectividad (como árboles, banderas de golf, postes de servicios públicos, animales, etc.) Cuando la reflectancia se reduce hasta cierto punto, el rango se reducirá en consecuencia.
La capacidad de rango del producto definida bajo las siguientes condiciones:
1) El objetivo de medición es con una reactividad moderada, como construir paredes.
2) El objeto medido es vertical con dirección de emisión láser.
3) La condición climática es soleada pero no la luz solar directa.
Nota: Para obtener una mejor medición, se sugiere montar el producto en un trípode cuando se apunte a los objetos remotos, de modo que reduzca el jitter de la máquina mientras se mide.
